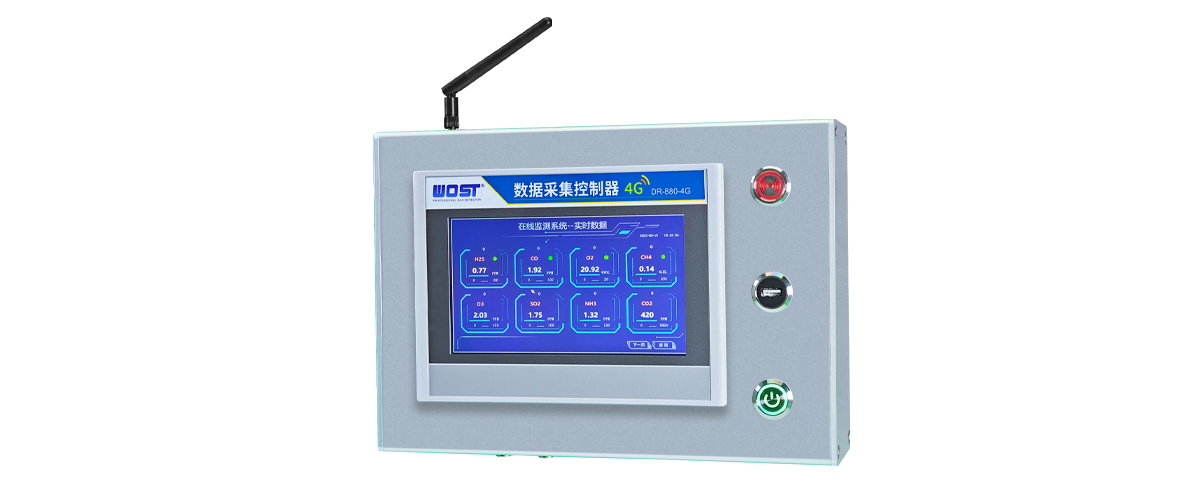

一、简介：

                                         本产品应用于作业现场多种气体、气象数据的24小时实时在 线数据监测，现场显示浓度和超标声光

                                  报警，远程数据通过4G传输,不限距离。采用7寸高清触摸屏实时显示浓度，当测量值达到设定的报警值

                                  时，控制主机发出声，光报警同时输出控制信号（开关量接点输出）提示操作人员及时采取安全处理措施

                                  ，或自动启动事先连接的控制设备，以保障安全生产。

                                                    本产品采用先进的电路设计、成熟的内核算法处理，检测数据准确稳定并取得了多项软件著作专利和

                                  外观专利；针对灾害孕育、发生、发展等环节，将事故扼杀在萌芽状态，在安全事故防治技术体系中的发

                                  挥至关重要的作用

                                  二、设备参数：

                                         01）应用范围：可连接各种气体检测仪、温湿度、压力变送器、气象、粉尘传感器等

                                  02）显示方式：7寸液晶触摸屏

                                  03）触屏方式：四线电阻式

                                  04）显示精度：0.1、0.01、0.001 可选

                                  05）响应时间：T90≤20s

                                  06）恢复时间：≤25s

                                  07）检测精度：≤±1%FS

                                  08）信号输出：RS485、4-20mA、无线4G、LoRa组网、网桥远传可选

                                  09）输出接口：串口、网口可选；配上位机电脑监控软件

                                  10）报警方式：声光报警、短信、微信报警、语音报警

                                  11）报警输出：4路、8路、16路无源触点可选

                                  12）触点容量：10A/250V AC、10A/30V DC

                                  13）报警阈值：两级，可自由设定

                                  14）报警模式：高于高报/高高报、低于低报/低低报、高于低报低于高报

                                  15）报警延迟：0-9999s

                                  16）恢复延迟：0-9999s

                                  17）供电方式：220V AC

                                  18）防爆标识：Exd II CT6 Gb；证号： CNEx17.1670X

                                  19）防护等级：IP65

                                  20）数据存储：2000M(约200万条）

                                  21）外观尺寸：300*210*80mm(L*W*H);2.5KG

                                  22）选配功能：电脑同步监控、手机APP监控、微信或短信报警

                              三、操作界面介绍:

                              主界面包括：实时数据、通道设置、本机信息、历史数据、时间设置、实时曲线、历史曲线、数据导出共8个子界面

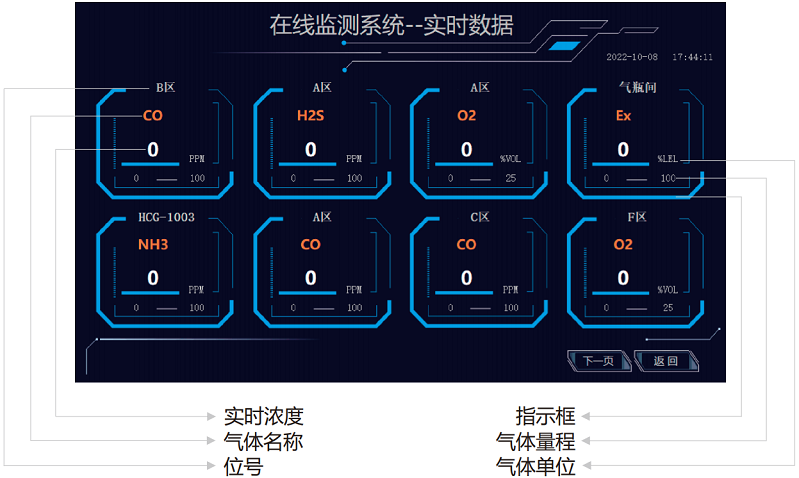

                              四、实时数据界面：

                              位       号：代表设备安装或监测的点位名，可用编码也可用文字表示，点击可更改
                              气体名称：代表对应通道正在监测的气体种类的化学式或中文名，设置界面可更改
                              气体浓度：代表对应通道正在监测的气体的实时浓度值
                              气体单位：代表对应通道气体浓度值的单位，设置界面可更改
                              气体量程：代表对应通道气体监测的浓度范围，设置界面可更改
                              指  示 框：浓度正常为蓝色框，报警时变为红色闪烁

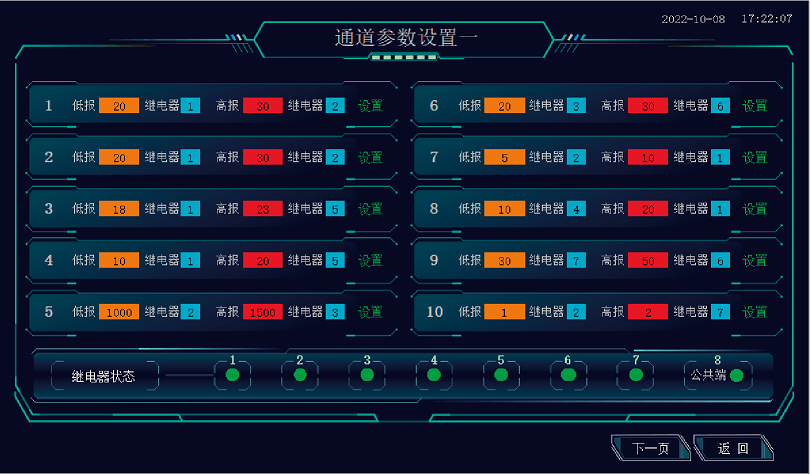

                              五、通道设置列表页：

                                      本界面展示各个通道设置的低报、高报报警值及对应关联的继电器编号，如需更改，点击“设置”进行更改

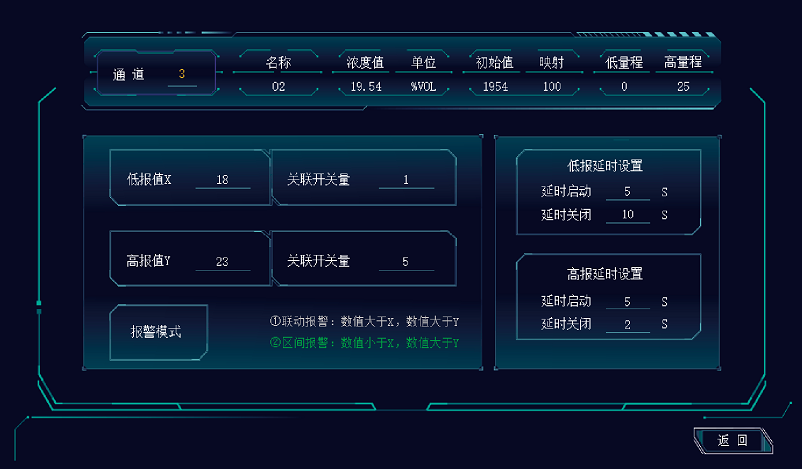

                              六、通道设置界面：

                                     1.在通道设置界面，点击“设置”按钮，进入以下界面，进行各个通道参数设置

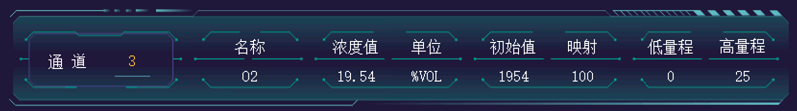

                                      2.在设置界面上部分为气体参数设置：
                             名   称：点击下方编辑区写入气体名称/分子式
                             浓度值：该通道如有数据接入，此处自动展示，无需编辑
                             单   位：点击下方编辑区写入该通道监测数据单位
                             初始值：为未解析的初始数据，无需更改
                             映   射：对数据进行处理或计算；如写入“100”即把该通道数据放大100倍，
                                          如写入“0.01”即把数据缩小100倍
                             低量程：该通道检测范围起始值
                             高量程：该通道检测范围最高值

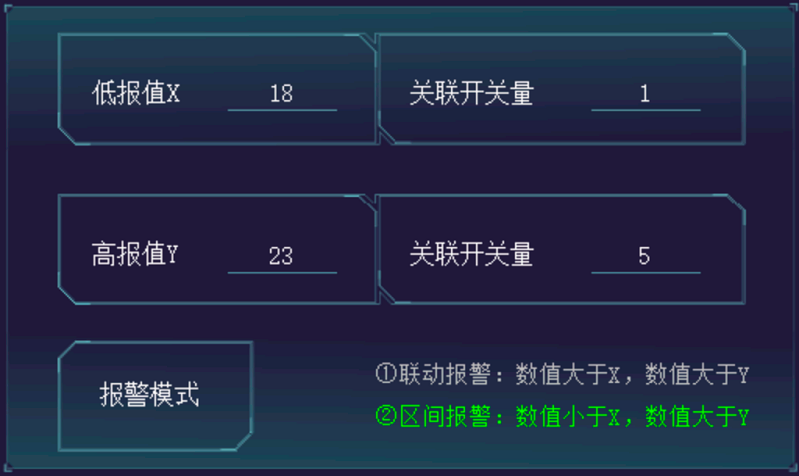

                             3.在设置界面左下部分为报警参数设置：
                             低报值：一级报警值设置，点击编辑
                             高报值：二级报警值设置，点击编辑；不需要可以不编辑
                             关联开关量：当到达报警点，关联需要触发的开关量，此处为开关量序号
                             点击“报警模式”切换“1”和“2”两种模式 报警模式

                             3.在设置界面右下部分为继电器参数设置：
                             低报延时设置：对一级报警关联的继电器启动和复位进行延迟设置
                             高报延时设置：对二级报警关联的继电器启动和复位进行延迟设置
                             延时设置的时间单位为“秒”;0-9999可设

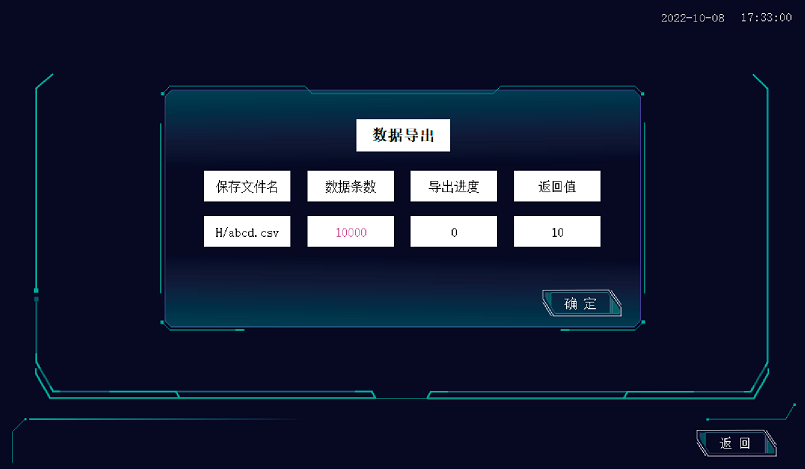

                             七、数据查询导出：

                                     在设备USB口插入U盘，打开“数据导出”界面，输入需要导出的数据条数，点击确定
